咨询热线:021-36400739
加入收藏 设为首页
 技术文章
 产品列表
  技术文章 - 超纯铝的直读光谱分析方案一

超纯铝的直读光谱分析方案一

样品:超纯铝(铝含量99.99%-99.999%)

在铝合金行业,有一个特殊的需求,那就是分析含量在99.99至99.999%的超纯铝。随着发射光谱分析技术的发展,尤其是电流控制光源(CCS)和时间分解光谱(TRS)技术的应用,ARL4460直读光谱仪使这种超纯铝的分析成为可能。超纯铝样品的制备非常简单,分析速度比其他技术要快(质谱法,中子活化法,石墨炉法等),分析成本也低得多。

直读光谱仪:热电直读光谱仪ARL4460

热电公司生产的ARL4460直读光谱仪在分析时间、灵敏度、精密度和准确度方面卓有成效的改进促使钢铁分析取得了重大进展。热电科技公司在金属分析方面积累了丰富的经验。迄今,在全世界已安装的光谱仪超过10000台。在入场材料控制、冶金过程控制以及成品钢材分析上ARL4460成为用户的首选。一年365天、24小时中的分分秒秒,ARL4460都显示出其卓越的、可靠的性能。

热电直读光谱仪ARL4460采用特殊的火花放电条件,可以在50秒内同时测定超纯铝中多达40个元素的含量。

样品制备

样品用车床或铣床加工,不能用研磨法加工样品,因为存在样品表面受到污染的风险。

样品分析时间

分析时间从开始分析到结果显示出来,约23秒。

工厂校准:

热电科技公司可在工厂对金属分析仪进行超纯铝校准。校准的元素见下页中的表1,范围从检出限至100ppm。

只要用户能提供标准样品,还可增加C、Ce、Cl、La、Nd、O、U、W等元素的校准。

准确度:

准确度是分析中最重要的一项指标,下表是分析一些标准样品所达到的准确度。

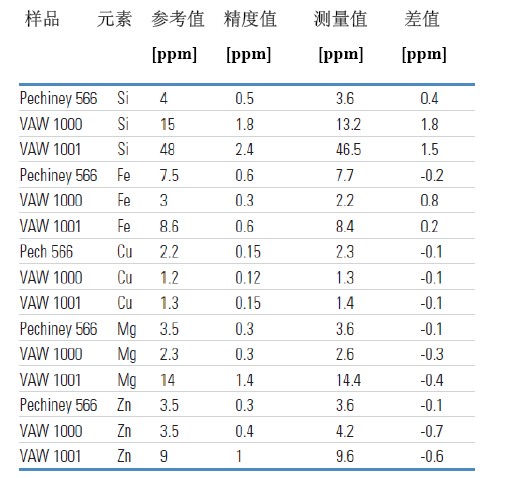

热电直读光谱仪ARL4460元素分析精度图表

稳定性:

日常分析中仪器的稳定性尤为重要,24小时以上的中期稳定性试验结果显示标准偏差小于两倍的精度值,令人满意。

热电直读光谱仪ARL4460—超纯铝典型检测限(3倍标准偏差)及精密度值(1倍标准偏差):

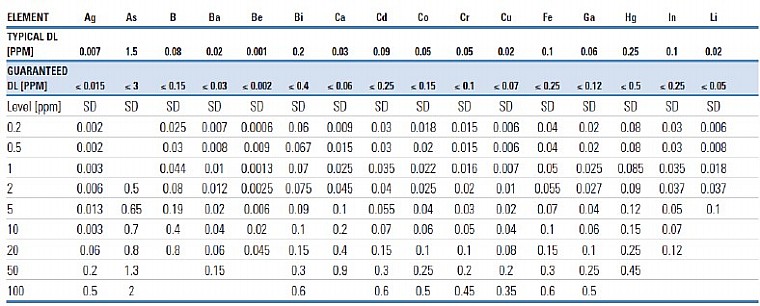

热电直读光谱仪ARL4460超纯铝分析结果表一

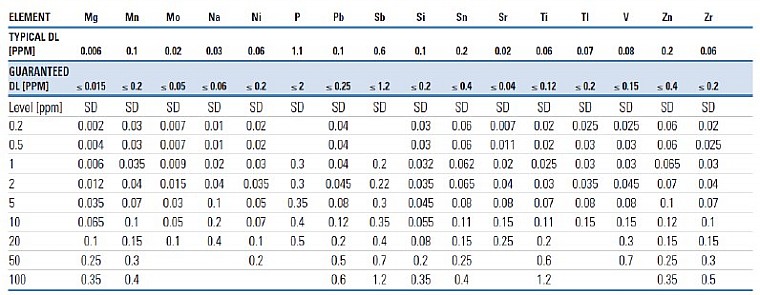

热电直读光谱仪ARL4460超纯铝分析结果表二

备注:本数据适用于均匀样品,且制样方法为推荐的制样方法。

给出的精度是典型值,保证值等于或高于典型值的1.5倍。

精度值由10次成功的分析数据得出。

保证检出限是在95%的置信概率下计算得出

性能保证:

热电科技公司保证在使用均匀样品和推荐制样方法的情况下达到表中所列精度。当有新的精度发布时,上表将被刷新。请与当地的热电科技办事处联系,以获取最新信息。分析精度按下式计算:

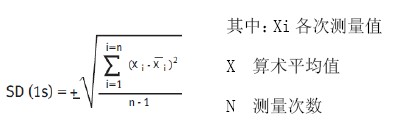

热电直读光谱仪ARL4460超纯铝分析计算公式

检出限(DL)定义为背景浓度标准偏差的三倍。

记忆效应:

通过激发一个合金样品(Si1.4%,Zn6.9%,Mg8.2%)然后再激发一个纯样品来测定记忆效应。下图是记忆效应随时间的变化趋势。

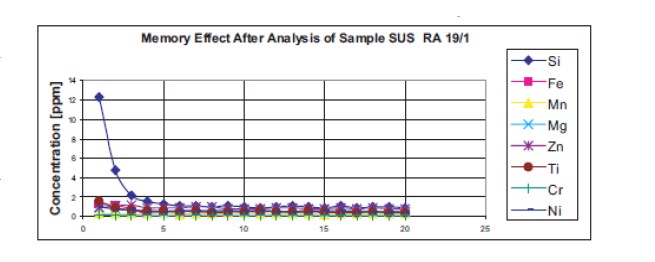

热电直读光谱仪ARL4460超纯铝分析记忆效应图

硅是最难除去的元素,因为它的熔化温度最高,该元素在激发4次后还有18ppm的记忆效应,要求10次激发后才达到纯样品的水平,其它元素4次激发后都达到了满意的水平。因此当仪器还要分析其他品种的铝时,建议有特殊的火花室零件供超纯铝的分析使用,在需要时予以更换。


友情链接: 直读光谱仪 布缝拉力钳 高低温试验机 高低温试验箱 X荧光能谱仪 房地产估价
上海铸金分析仪器有限公司版权所有 Copyright@ 2010-2012
电话:021-36400739 传真:021-56653080 手机:13524742860 联系人:杨经理
地址:上海市宝山区蕰川公路1999弄亿博科创中心712室
